化拋洗水回用處理案例

案例介紹

吉安市某鋁制品廠存在氧化生產線，在對產品表面進行加工處理時會產生化拋一道洗水，化拋一道洗水中鹽分、總磷濃度較高，導致磷酸回收困難，直接加藥處理化拋洗水則會造成加藥成本大和污泥量大等問題。

為了減少水站處理這類廢水的成本，并回收化拋一道洗水中的磷酸，我司編制化拋一道洗水回用方案和增加處理設備以降低生產成本。

設計規模及進出水水質

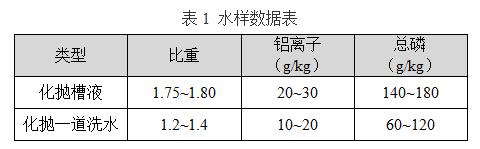

該司每月磷酸用量約90~100噸，化拋一道洗水水量為200方/月，水質情況如表1所示。

根據生產的要求，回用酸的比重≥1.7，鋁去除率70%。

回收工藝流程

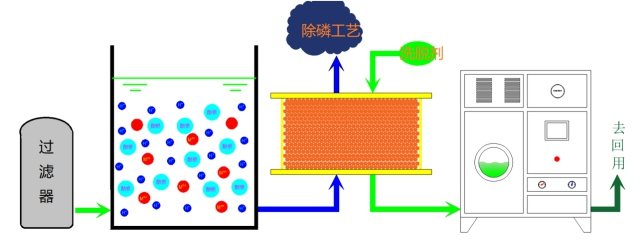

圖1 化拋一道洗水回用處理工藝流程圖

化拋一道洗水排放至廢酸收集桶，廢酸首先通過過濾器進行除油、除雜，然后經填料罐去除鋁離子后得到可回用的低濃度脫鋁酸，最后將低濃度脫鋁酸經過高溫蒸發設備濃縮，其酸比重達到1.7以上后進入回收酸桶，供化拋槽生產使用。

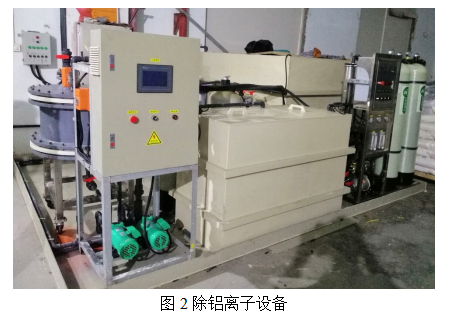

回收設備

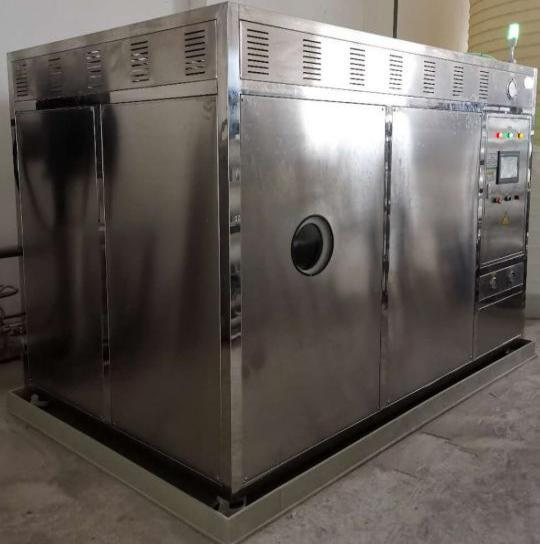

圖3 酸濃縮設備

工藝特點

(1) 可實現磷酸的資源化回收，減少新的磷酸采購數量，降低生產成本；

(2) 通過回收化拋廢酸，可減少水站加藥成本，并減少污泥量；

(3) 通過對廢酸的除油、除雜、除鋁，可實現化拋磷酸的循環回收使用；

(4) 保持化拋槽適宜的穩定的酸濃度和金屬離子濃度；

(5) 回用酸比重可調，鋁含量低于10 g/kg（鋁去除率可達70%），酸回收率可達60~80%，降低酸消耗，實現成本節約；

(6) 設備為模塊化設計，可根據處理量自由調控；

(7) 設備占地面積小，自動化程度高，無需外接輔助供熱制冷措施，無廢氣產生，運行穩定，安全可靠。

案例處理效果

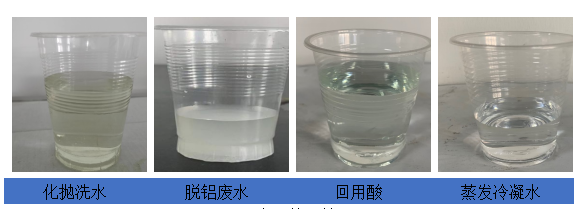

圖4 實際處理效果圖

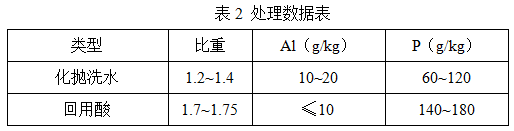

由表2可知，化拋一道洗水經酸純化系統及酸濃縮系統處理后，回用酸可以達到再利用標準。
